一、产品简介：

铁模覆砂生产线融合金属型激冷与覆膜砂成型优势，采用刚性铁模+4-8mm 薄覆砂层复合铸型工艺，全套自动化连续作业，适配球铁、灰铁精密铸件批量生产。整条产线集成覆砂造型、合箱、浇注、冷却、落砂、砂处理、电控除尘整套设备，可实现无冒口铸造，铸件精度高、组织致密，产能可按铸件规格定制，广泛替代传统粘土砂、树脂砂单造型工序，大幅降低砂料消耗与铸件废品率。

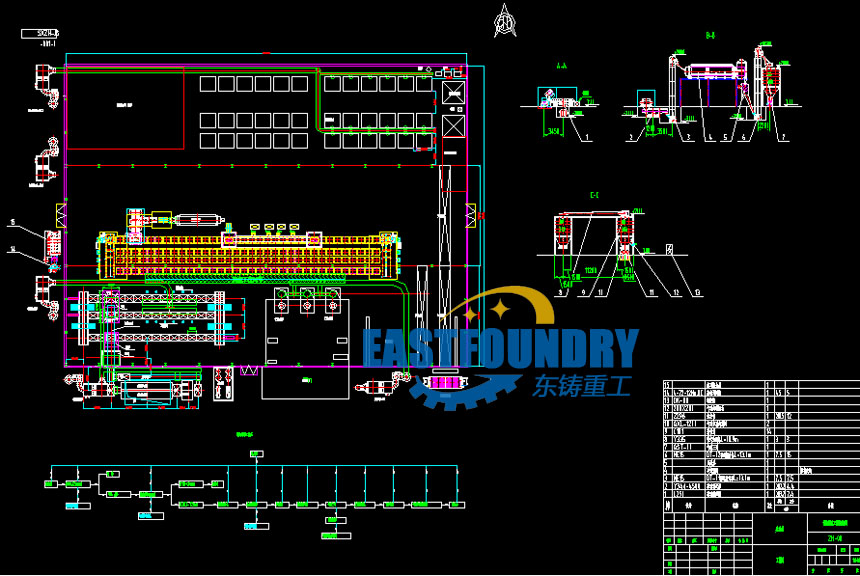

二、铁模覆砂生产线图纸：

三、整套设备配置：

1、覆砂造型主机：单 / 双工位射砂覆砂机，自动控温、均匀射砂

2、辅机单元：翻箱机、合箱机、开箱机、铁模清理机、锁箱机构

3、输送系统：机动辊道、移箱小车、步进输送机构，分区独立运转互不干涉

4、砂处理配套：覆膜砂加热炉、覆膜砂混砂机、冷却筛分、输送设备

5、环保电控：PLC集中控制柜、脉冲除尘、模温自动调控装置

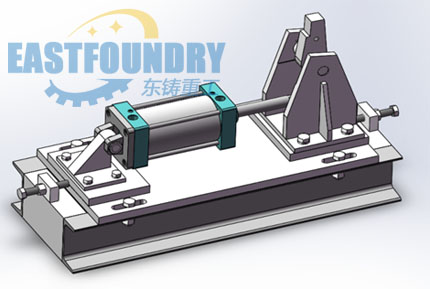

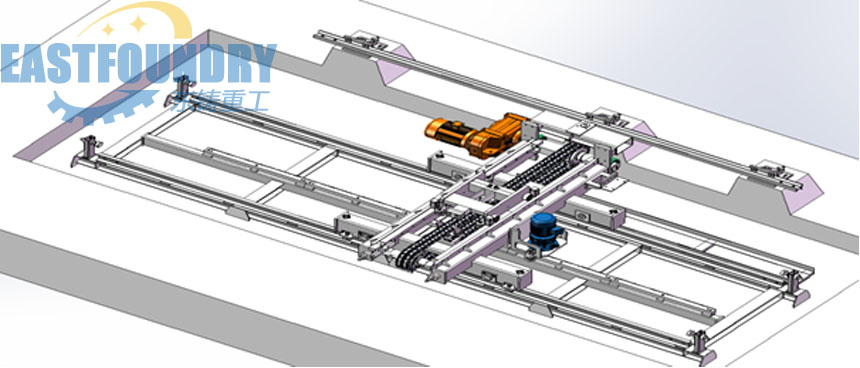

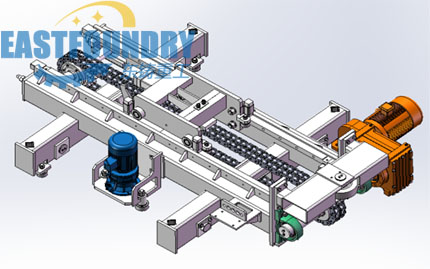

四、铁模覆砂生产线部件三维图：

五、核心优势：

1、铸件品质优异：

铁模刚性强、冷却速度快，铸件尺寸精度可达CT7-CT9级，晶粒细化、球化率高，气孔、缩松缺陷大幅减少，可实现无冒口铸造，出品率90%以上。

2、耗材成本更低：

覆砂层薄，覆膜砂用量远低于普通壳型；铁模经久耐用，重复使用数千次，砂料回用率高，综合生产成本下降20%左右。

3、全自动流水线，省人工：

全线PLC联动控制，造型、转运、浇注、落砂循环自动化，支持手动 / 自动双模式，少量人员即可值守整条产线，生产效率提升40%以上。

4、运行稳定耐用：

主机机架加厚焊接，射砂部件、辊道采用耐磨材质；铁模温控系统精准恒温，长期连续生产不易故障，维护简单。

5、绿色环保无尘：

全密闭负压除尘设计，射砂、落砂工位粉尘集中收集，废气达标排放，车间作业环境整洁。

6、模块化非标定制：

可根据铸件大小、车间场地布局定制单 / 双工位产线，适配飞轮、曲轴、制动鼓、耐磨磨球等不同产品专用生产线。

六、标准工艺流程：

七、适用范围：

• 汽车配件：曲轴、制动鼓、飞轮、变速箱壳体、底盘件

• 工程机械：液压阀体、平衡轴、耐磨轧臼壁、齿轮件

• 矿山耐磨件：耐磨磨球、衬板、破碎机配件

• 农机、机床壳体等高强度高精度铸件

八、核心参数：
