一、产品简介:

    消失模砂处理设备是消失模负压铸造配套成套干砂循环系统，整套设备完成落砂、高温砂冷却、输送、筛分除杂、储砂、雨淋加砂全流程自动化循环。浇注后的高温干砂经冷却、筛分净化后，重新输送至造型工位重复使用，大幅减少新砂采购成本，整套产能 5-70T/H 可按需定制，适配单工位、全自动流水线消失模车间。

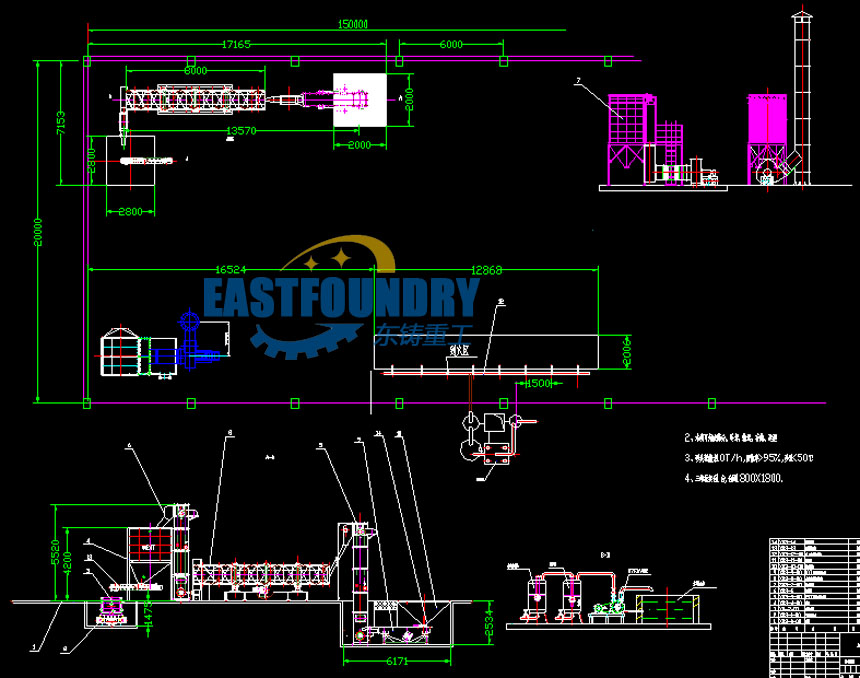

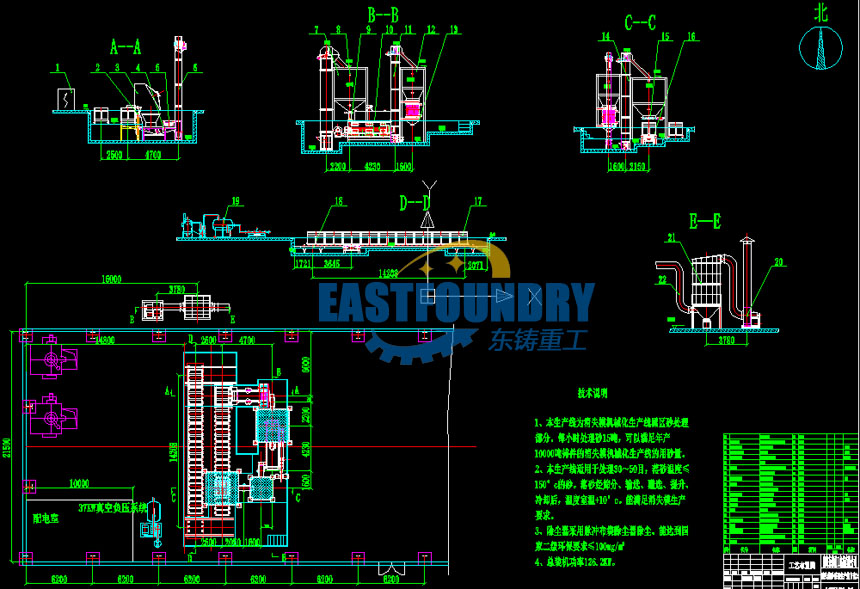

二、东铸重工消失模方案设计图纸：

三、整套设备组成:

1、冷却单元：消失模滚筒冷却机，快速降低高温旧砂温度。

2、输送单元：消失模板链提升机、密闭皮带输送机，垂直、水平转运砂料。

3、筛分除杂单元：震动筛分机，分离砂团、杂物、金属碎屑，净化干砂。

4、储砂加料单元：储砂仓、雨淋加砂器，均匀向负压砂箱填砂。

5、除尘电控单元：脉冲除尘设备、PLC 集中控制柜，全线联动运行。

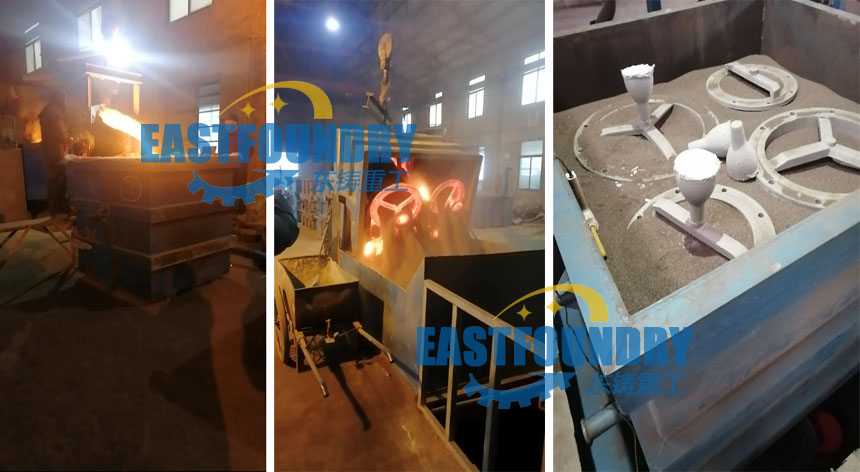

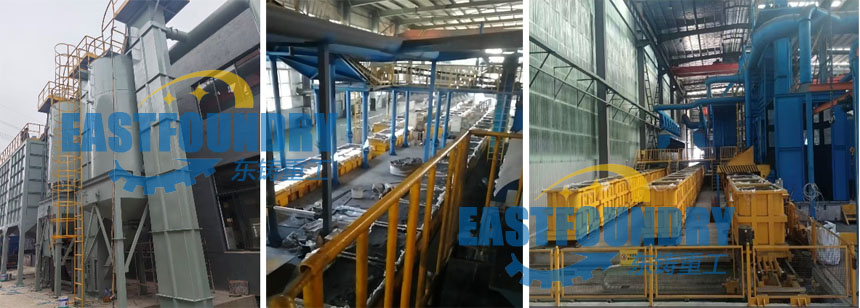

四、东铸重工消失模客户使用现场：

五、核心优势：

1、干砂循环利用率高，旧砂可反复回用，大幅降低新砂采购与废砂处理费用。

2、滚筒水冷 + 风冷复合冷却，出料砂温稳定，避免高温造成白模提前变形。

3、全套密闭输送筛分，配套负压除尘，粉尘少，符合环保排放要求。

4、板链提升机、筛网、衬板均采用耐磨材质，耐高温干砂冲刷，使用寿命长。

5、全线变频联动调速，加砂、冷却、筛分同步匹配，无需大量人工值守。

6、模块化组合设计，可根据厂房面积、铸件产量调整设备布局，支持非标定制。

六、完整工艺流程：

七、适用范围：

八、核心参数：
