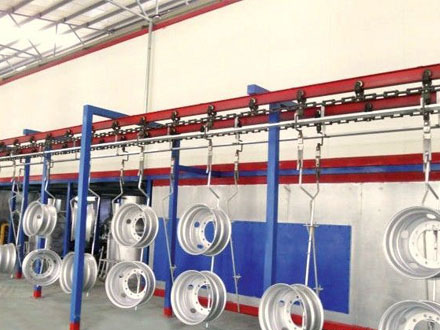

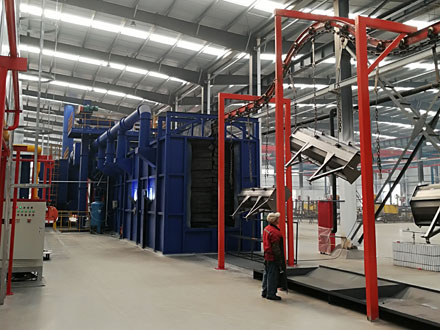

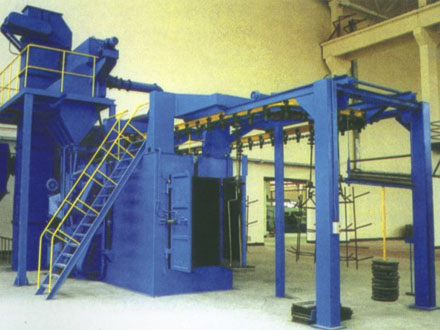

Q38连续式悬链抛丸机

一、产品简介：

Q38/Q48/Q58悬链抛丸机分为连续式、步进式、积放推式三种运行模式，是针对大批量中小型工件开发的高效自动化表面清理设备。设备依托悬链输送系统带动工件连续流转作业，可实现连续运行、步进定点作业、积放式定点装卸料等多种工况，装卸料、抛丸清理分区独立完成，互不干涉，有效解决批量工件清理效率低、磕碰损伤等问题。

二、Q38连续式悬链抛丸机设备特点：

1. 多模式运行，适配批量生产：支持连续式、步进式、积放式三种输送模式，可定点装卸、定点抛丸，适配不同节拍生产线，柔性生产能力强。

2. 产能高效，适合大批量作业：悬链连续流转作业，无需人工上下料干预，可24小时连续生产，大幅提升工件清理产能，适配规模化流水线生产。

3. 工件无损清理：工件吊挂独立运行，无相互碰撞、挤压，有效保护薄壁、精密、异形工件外观尺寸，良品率高。

4.清理效果均匀彻底：多组高功率抛丸器立体布置，抛射覆盖无死角，可彻底清除工件表面锈蚀、氧化皮、粘砂，均匀强化工件表面性能。

5.运行稳定故障率低：整机结构扎实，悬链传动平稳，核心耐磨部件耐用性强，传动系统变频可调，运行噪音低、故障率低。

6. 智能节能、运维便捷：采用变频调速控制系统，按需调节运行速度，节能降耗；模块化结构设计，易损件拆装更换简单，日常维护成本低。

7. 环保无尘作业：整机全密闭结构，搭配配套除尘系统，作业过程无粉尘外泄，车间环境整洁，符合环保排放标准。

三、核心技术参数：

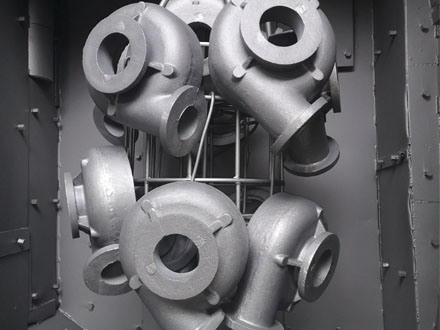

广泛应用于汽车制造、工程机械、五金机械、冶金化工、通用装备等行业，适用于发动机缸盖、电机机壳、各类中小型铸件、锻件、焊接结构件的批量除锈、除氧化皮、去粘砂及表面强化处理。

四、核心技术参数：

型号	吊钩运行速度(m/min)	单钩吊重(kg)	抛丸量(kg/min)	通风量(m³/h)	清理工件尺寸(mm)	外形尺寸(mm)	地坑尺寸(mm)	功率（不含除尘）(kW)
Q383C	0.5-0.65	250	4*250	18000	500*1200	1176455258254	2070	75.3
Q384C	0.8-0.93	400	6*250	26500	700*1500	15308147069542	2667	122.6
Q385	0.65	500	5*250	123700	700*1500	11783100637500	1700	106.75
Q483	2.44	300	2*250	6000	1000*1400	845053505003	—	38.75
Q485	7.34	500	3*250	10000	1200*1700	1223554109411	—	58.43
Q4810	2.44	800	6*360	25000	700*2400	450053505003	—	85
Q583	变频可调	300	4*250	18000	1000*1500	1800059606440	—	127.25
Q5810	变频可调	1000	6*360	25000	750*2400	17700961510000	—	160
